Şekillendirilmiş Q235B Sıcak Haddelenmiş Çelik Levhada Eğilme Çatlama Analizi

Q235B sıcak haddelenmiş şerit, yaygın bir karbon yapı çeliğidir. Yeterli uzamaya, dayanıklılığa, tokluğa ve şekillendirilebilirliğe sahiptir. Malzeme damgalama ve kaynaklama için iyi çalışır, bu nedenle fabrikalar bunu binalar ve köprüler için mekanik parçalar ve yüksek standartlı kaynaklı yapısal bileşenler yapmak için yaygın olarak kullanır.

Numune oluşturma testleri yaptık ancak bükme sırasında kütlesel çatlama tespit ettik. Temel nedenleri bulmak ve müşteri standartlarını karşılayan iyileştirme planları yapmak için ekibimiz çatlak numuneler üzerinde testler gerçekleştirdi. Bükülme çatlaklarına neyin yol açtığını doğrulamak için kimyasal bileşimi, çatlak ve sağlam alanların mikro yapılarını, kırılma yüzeyi şeklini, iç kalıntıları ve tane boyutunu kontrol ettik.

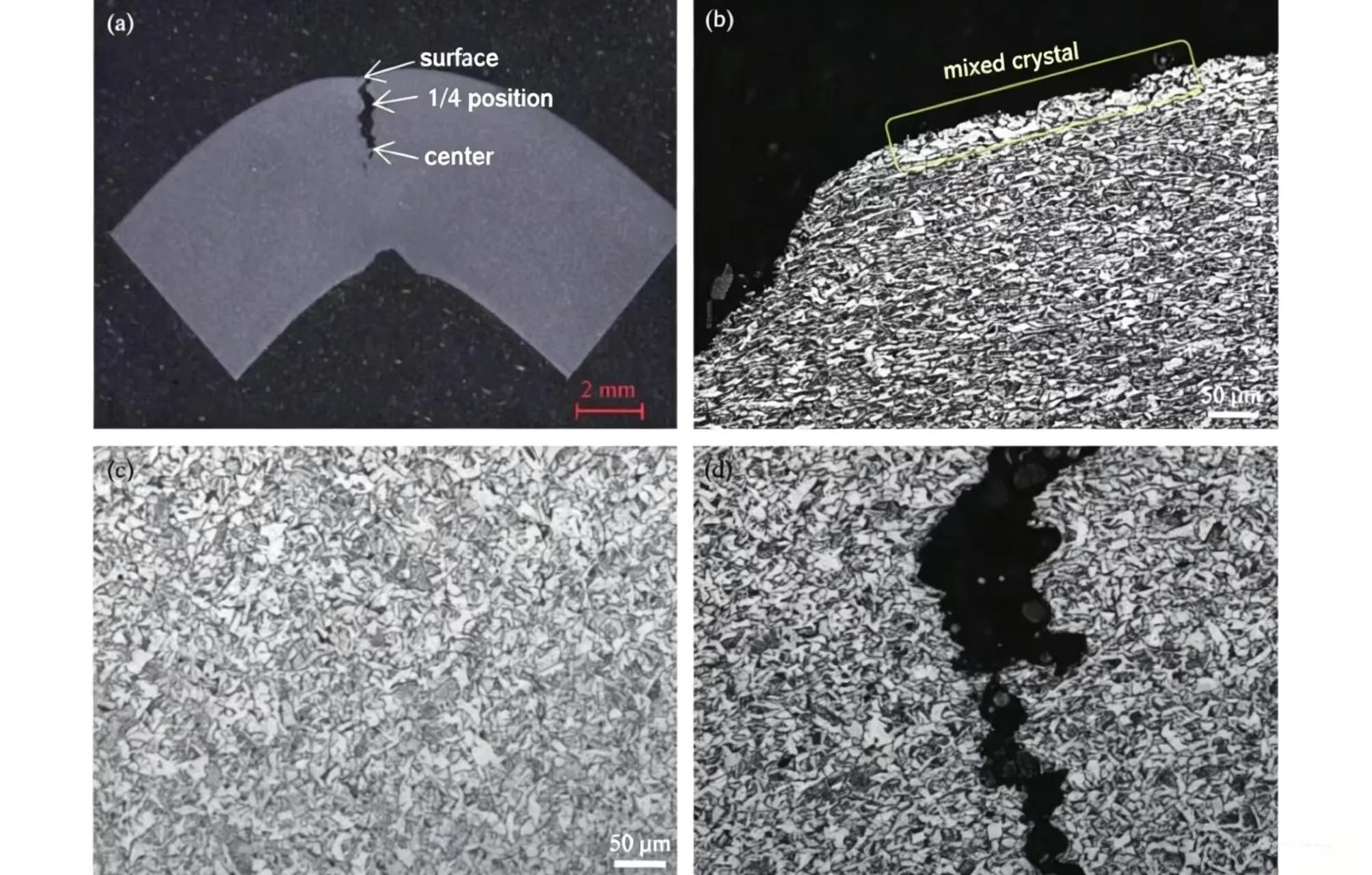

Sanhe'deki mühendisler, yüzey dekarbürizasyonunun ve karışık tane yapısının çatlak başlatmadığını, ancak mevcut çatlakların çok daha hızlı yayılmasını sağladığını buldu. Ham şeridin mikro yapısı tüm test parçaları boyunca tutarlı kalır: beynit içeriği yüzeyden çekirdeğe düşerken ferrit içeriği artar ve şerit yüzeyinde az miktarda iğnemsi ferrit belirir.

Çözümler

1. Damgalama ve bükmeden önce şerit kenarlarındaki çapakları taşlayın. Bu, kaba kesmenin neden olduğu küçük kenar mikro çatlaklarını ortadan kaldırır ve bükülme çatlamasını büyük ölçüde azaltır.

2. Müşteriyle sıkı bükme gereklilikleri hakkında konuşun. Daha düşük akma dayanımına sahip alternatif çelik kaliteleri önerebilir veya hedef çekme performansı değerlerini ayarlayarak Q235B şeridini siparişlerine göre özelleştirebiliriz. Özelleştirilmiş daha yumuşak mekanik özellikler, damgalama işlemlerine uyacak ve bükülme çatlaklarının ortaya çıkmasını önleyecektir.
